产品简介

涡轮三偏心法兰式硬密封蝶阀D343H-16C概述

Dd343蜗轮法兰式多层次金属硬密封蝶阀蝶阀除保留原有蝶阀具有的结构紧凑，体积小，重量轻，操作方便，性能可靠，维修简单外，还具有抗老化，抗辐照，经久耐用，寿命长，耐温耐高压，应用范围广等特点。广泛应用于热力管道，锅炉辅机系统，石油化工和冶金行业中，用来切断和调节各种非腐蚀性和腐蚀性介质。

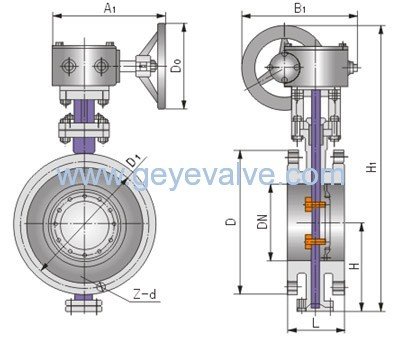

涡轮三偏心法兰式硬密封蝶阀D343H-16C结构示意图

Dd343蜗轮法兰式多层次金属硬密封蝶阀结构图

Dd343H/F(6、9)主要连接尺寸

产品名称	公称通径		结构长度（标准值）L		外形尺寸（参考值）										连接尺寸（标准值）
	公称通径		结构长度（标准值）L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
	mm	inch	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
Dd(3.6.9)43H-(6.10)C.P.R.V系列法兰式多层次金属硬密封蝶阀	50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
	65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
	80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
	100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
	125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
	150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
	200	8	152	230	208	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
	250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22
	300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
	350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	605	460	16-22
	400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26
	450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26
	500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
	600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
	700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
	800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
	900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
	1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36
	1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39
	1400	56	530	710	850	2345	1000	925				2886			1630	1560	36-36	1675	1590	36-42
	1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48
	1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48
	2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48

产品名称	公称通径		结构长度（标准值）L		外形尺寸（参考值）										连接尺寸（标准值）
	公称通径		结构长度（标准值）L		H	Dd343H			Dd643H			Dd943H			PN1.6MPa			PN2.5MPa
	mm	inch	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
Dd(3.6.9)43H-(16、25)C.P.R.V系列法兰式多层次金属硬密封蝶阀	50	2	108	150	112	350	180	200	625	245	72	530	250	255	索取资料咨询价格推荐产品供应产品产品分类气动对夹式V型切断球阀涡轮不锈钢法兰硬密封蝶阀涡轮不锈钢法兰硬密封蝶阀大口径对夹式硬密封蝶阀大口径对夹式硬密封蝶阀涡轮三偏心对夹式硬密封蝶阀不锈钢三偏心对夹式硬密封蝶阀涡轮三偏心法兰式硬密封蝶阀手柄对夹硬密封蝶阀涡轮伸缩蝶阀凸耳式三偏心硬密封蝶阀电动偏心半球阀固定式软密封球阀电动上装式偏心半球阀气动蝶阀气动球阀格业阀门有限公司官方展台由锂电中国设计制作，工商信息已核实。公司地址：浙江永嘉县瓯北街道东方工业区赵东路68号 gyfm.libattery.net 我要咨询我已留言！我要咨询关闭类型：* 采购咨询售后咨询姓名：* 电话：* 单位：* Email：留言内容：* 我对您的涡轮三偏心法兰式硬密封蝶阀产品感兴趣，请发具体的信息及报价，谢谢！让更多商家关注发送留言
